母線槽與橋架的區別是什么

作者：瀏覽：1513 發布日期：2022-09-08 10:03 【大中小】

合肥銀能電氣有限公司新聞資訊咨詢熱線：400-686-4928

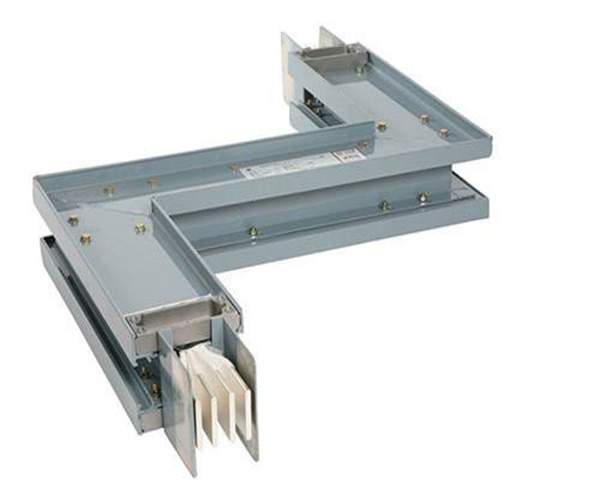

一、什么是母線槽

母線槽是將電氣裝置中各截流分支回路連接在一起的導體。它是匯集和分配電力的載體，又稱匯流母線槽。習慣上把各個配電單元中載流分支回路的導體均泛稱為母線槽。母線槽的作用是匯集、分配和傳送電能。母線槽在運行中，有巨大的電能通過，短路時，承受著很大的發熱和電動力效應，必須合理的選用母線槽材料、截面形狀和截面積以符合安全經濟運行的要求。

母線槽的常用類型，有硬母線槽、軟母線槽兩種。硬母線槽用銅或鋁做成，形狀有矩形、槽形和管形數種，多用于35KV及以下的屋內配電裝置，110 kv ~ 220 kv屋外配電裝置有時也采用鋁管母線槽。北京地區母線槽常用的軟母線槽有鋁絞線、銅絞線或鋼芯銅線等，軟母線槽多用于35 kv以上的屋外配電裝置。

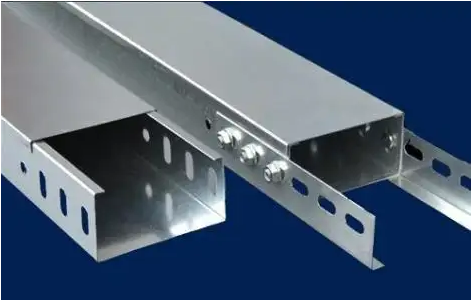

二、什么是橋架

橋架分為:網格式、槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。可以獨立架設，也可以附設在各種建(構）筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或屬于腐蝕區，則材質必須具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特點。

橋架是一個支撐和放電纜的支架。橋架在工程上用的很普遍，只要鋪設電纜就要用橋架，電纜橋架作為布線工程的一個配套項目，目前尚無專門的規范指導，各生產廠家的規格程式缺乏通用性，因此，設計選型過程應根據弱電各個系統纜線的類型、數量，合理選定適用的橋架。電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外型美觀等特點。
